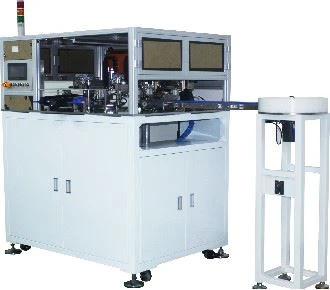

Inductance gwanwyn Coil peiriant dirwyn i ben

Mae dylunio cymesur cylchol dirwyn i ben yn benodol ar gyfer y cylchlythyr awtomatig a chanslo y peiriant, o'r craidd, i mewn i'r llinell, i ganslo, blancio amddifad o dynol integredig peiriant deuol-echel, uniaxial amgylch unochrog, canslo yr amser gellir gwella'n fawr, ond sengl haen, dwy haen o reciprocating, tair haen o gebl rhuban, gwifrau, trachywiredd, effeithlonrwydd uchel, llai o weithlu, diamedr gwifren ystod cydnawsedd eang, yr olaf yn fwy na 2 awr i redeg craidd, gwifren gopr bwydo planau echelinol cyfan, gall dyn weld mwy , diffyg deunydd (craidd, copr), cau i lawr yn awtomatig ar ôl y craidd yn amorffaidd, creiddiau powdr haearn, haearn, silicon alwminiwm ac yn y blaen deunydd, gall gwifren ddefnyddio gwifren gopr, gwifren alwminiwm, cyflymder addasu, cyfleus a chyflym newid manylebau

Hyd Wire	1600mm
Diamedr Wire	0.4-2.2mm
Cyflymder crosio	1-2.5s (Mae'r cyflymder yn amrywio yn ôl trwch diamedr y wifren)
OD craidd	13-50mm (mae angen newid maint cylch magnetig i gymryd lle'r gosodiad)
Munud craidd. ID ar ôl gorffen	Mae'r min. diamedr gwifren ({{0}}.4mm) yw 8mm ar ôl ei gwblhau, a'r uchafswm. diamedr gwifren (2.0mm) yw 15mm ar ôl ei gwblhau
Amser pontio	7s (Addaswch yr amser trosglwyddo yn ôl maint y craidd)
Prif geisiadau	Arbennig ar gyfer modd cyffredin, modd gwahaniaethol dirwyn i ben
Grym	220V/50HZ
Modur	Delta, Panasonic
Switsh cylched	Tracy, Chint
Newid cyflenwad pŵer	Mingwei
Cyfnewid	Omron
Switsh sgam	Ton goch
Aeroelectromagneteg	Airtac, SMC, CKD
Modiwl	Mismi, THK
Pwysedd atmosfferig	6KG
Gyrrwch Servo	0.75 KW x 1
Axis Gyrru Servo	0.4KW
Cyflenwad Pŵer	AC + AC 220V

Peiriant peiriant panorama 3D dimensiynau





Peiriant peiriant panorama 3D dimensiynau





Persbectif blaen lluniadu 3D persbectif cefn 3D





Craidd fflat allan ar y cludfelt, y cludfelt yn rhedeg yn barhaus i gyfeiriad craidd magnetig i mewn i rhigolau, synwyryddion canfod y craidd magnetig yn eu lle ar ôl y cludfelt i stopio, ar ôl bwydo clip clip craidd cludfelt eto ddechrau signal, mewn cylchrediad , creiddiau magnetig T30, er enghraifft gall cludfelt fod yn cario tua 200 craidd, dim ond 1.5 awr ar gyfer gweithredu offer, ar ôl nad oes unrhyw ddeunydd ar y ddyfais cludfelt bydd yn stopio yn awtomatig, gellir addasu cynhyrchion amnewid y sgriniau ar ddwy ochr y rhigol.





Sedd gynffon tensiwn niwmatig





Llwythwch y strwythur craidd



Mae strwythur y craidd magnetig uchaf yn gyfuniad cyswllt tair echel. Defnyddir y craidd magnetig uchaf i drosglwyddo'r coil clwyf un ochr, ac mae'r tri grŵp o ollwng yn cael eu hintegreiddio. Defnyddir y clip craidd magnetig i glampio'r ddwy ochr i sicrhau bod y ddwy ochr dan straen unffurf ac na fydd y craidd magnetig yn cael ei dorri





Diagram 3D o ddyfais gwifrau echel ddeuol



Y modd trosglwyddo yw servo motor i XL belt, gyda rhedeg manwl gywir heb glirio. Y modd trosglwyddo yw gweithrediad sedd sefydlog craidd magnetig, gyda'r safle rhedeg uchaf hyd at 340 gradd. Mae safle rhedeg pellter llinell wedi'i osod yn ôl yr Angle ddigidol, a gellir gosod Ongl pob haen yn fympwyol





Llun 3D o'r modd gweithredu



Mae bachyn crochet dwbl wedi'i gysylltu i fyny ac i lawr ar yr un pryd. Y strôc hiraf o un ochr yw 850mm ar gyfer pob tro o'r offer. Mae'r haen wifren craidd magnetig yn mynd yn Ongl yn ôl y paramedrau a osodwyd gan y rhaglen







                                                 Porthwr gwifren dwbl Enamelled gwifren prinder craidd system synhwyro system synhwyro



Llinell ar gyfer y bwydo echelinol, gwifren dwbl bwydo strwythur uwchben y llinell i'r craidd, i clamp sefydlog i clampio ar ôl codi llinell bachyn crosio i dynnu i lawr, anfon llinell ar ôl cwblhau'r siswrn niwmatig ddyfais bwydo gwifren gollwng yn ôl i'r tarddiad, ar ôl anfon hyd llinell yn cael ei osod rheolydd, gosodir y defnydd o bob llinell cynnyrch hyd ymlaen llaw, os bydd y llinell gorffen gan ddefnyddio'r diffyg amodau materol yn y synhwyrydd yn awtomatig larwm amser segur, craidd magnetig, hefyd.







Dadlwythwch y tâp cludiant craiddStondin Bobbin



Ar ôl dirwyn i ben, anfonir y cynnyrch yn uniongyrchol i'r gwregys trawsyrru, y gellir ei gysylltu â'r llinell ymgynnull ar gyfer y broses ganlynol neu'n uniongyrchol i'r fasged storio. Mae'r bobbin wedi'i osod yn uniongyrchol ar y mownt sefydlog, ac mae'r gasgen wifren wedi'i gorchuddio i atal y wifren rhag cael ei difrodi mewn cysylltiad â gwrthrychau eraill





CWMPAS Y CAIS





PACIO:





FFATRI:
