Peiriant dirwyn gwifren fflat

 GWY-470 Peiriant dirwyn twll crwn gwifren fflat lled-awtomatig







Cyflwyniad Swyddogaeth Peiriant

egwyddor weithredol:

1. Gan ddefnyddio gyriant servo a reolir gan gyfrifiadur, gall y system hon gynhyrchu coiliau clwyf fertigol amrywiol gyda thrwch yn amrywio o 0.2mm i 6.0mm a lled o 1.0mm i 10mm (gyda thrawstoriadau gwifren hyd at 30mm²).

2. Ar gyfer difa chwilod mecanyddol o gynhyrchion â manylebau gwahanol, dim ond y llwydni sydd angen ei ddisodli.

3. Gweithrediad aml-orsaf, sy'n galluogi ffurfio coiliau weindio fertigol yn awtomatig ar y peiriant

4. Gall y system storio ac adalw paramedrau peiriant ar gyfer cynhyrchion o wahanol fanylebau, gan ddiwallu anghenion cwsmeriaid ar gyfer cynhyrchu awtomataidd, gwella effeithlonrwydd, a sicrhau ansawdd.



Manylebau technegol allweddol:

diamedr troellog	Safonol: Diamedr gwifren Llai na neu'n hafal i 30 mm², lled-i-cymhareb trwch Llai na neu hafal i 15 gwaith Mae gan y wifren led uchaf o 15 mm ac uchafswm trwch o 2.5 mm.
uchder uchaf y coil	150 milimetr
mynd	Trawsnewidydd 7kW gyda mewnbwn tri-cyfnod 380V ac allbwn 220V
pwysau aer gweithio	0.4-0.8mpa/cm
dull llinell bwydo	Echdynnu artiffisial
uchafswm nifer dirwyn i ben	100T (cylchdro chwith a dde)
siâp y cynnyrch	A〔Tap〕, E2〔Tap〕, D〔Tap〕, K〔Tap〕, haen sengl-, coil crwn mewnol aml-haen parhaus
effeithlonrwydd cynhyrchu	0 ~ 55cc/munud
Dimensiynau (hyd * lled * uchder)	Tua 1250 * 850 * 1650 mm mewn dimensiynau, yn pwyso tua 800 kg.



3. cynhyrchu arddulliau: Llinell fflat ffurflen dirwyn i ben twll crwn





1. Cyfarwyddiadau Panel Gweithredu

1.1 Bysellfwrdd a Disgrifiad Allwedd

~

Allwedd switsh echel

Pan fydd yr echelin wedi'i ddiffodd, ni ellir dewis yr echel olwyn law cyfatebol. Mae'r LED ar yr allwedd hon yn goleuo i ddangos bod yr echelin yn y cyflwr i ffwrdd.

Rhaglen wedi dechrau, botwm prawf

Mae'r rhaglen yn cychwyn yr allwedd, a gallwch chi newid yn uniongyrchol rhyngddynt.

Cychwyn: Mae'r peiriant mewn modd prosesu parhaus.

Modd prawf: Mae'r peiriant yn y modd prawf. Gellir defnyddio'r bwlyn prawf a'r olwyn law yn y cyflwr hwn.

Nodyn: Mae'r golau LED yng nghornel chwith uchaf y botwm yn dangos bod y rhaglen yn rhedeg yn y modd hwn.

Stopiwch y botwm rhaglen

Pan fyddwch yn y cyflwr "Cychwyn", pwyswch y botwm hwn i atal y peiriant ar ôl iddo gwblhau'r cynhyrchiad gwanwyn presennol.

Mewn gwladwriaethau eraill, bydd pwyso'r botwm hwn yn atal y peiriant.

Pwyswch yr allwedd hon i ddychwelyd i'r dudalen [Rhaglenu] beth bynnag.

Ar y dudalen [Rhaglenu], sgroliwch i ddangos rhaglenni; ar y dudalen [Ffeil], sgroliwch i ddangos ffeiliau.

Pwyswch yr allwedd hon ar y dudalen [Rhaglenu] i symud y cyrchwr i frig y sgrin, lle gallwch chi osod cyflymder, stiliwr ac allbwn.

Mae'r echelinau Y/Z/A/B/C yn ailosod i sero ar y cyflymder gosod. Os bydd yr ailosod yn methu â chwblhau o fewn 25 eiliad ar ôl ei gychwyn, bydd y system yn dangos nam 'Ailosod Goramser'. Mae'r botwm hwn ar gael yn y cyflwr 'Stop', 'Prawf', neu 'Olwyn Llaw'.

Clirio'r holl wybodaeth arddangos rhybuddion a gynhyrchwyd yn flaenorol.

switsh silindr

Pwyswch y botwm hwn i alluogi / analluogi swyddogaeth prawf y silindr pan fydd yr olwyn law neu'r stop yn ymgysylltu. Pan fydd y prawf silindr wedi'i alluogi, mae pwyso'r 1-8 allwedd rhifol yn actifadu / dadactifadu'r silindr cyfatebol. Mae dal y bysellau rhifol yn actifadu/dadactifadu'r silindr ar amledd 2Hz.

Mae'r golau LED ar yr allwedd yn nodi bod y prawf silindr yn y cyflwr agored.

手轮相关按钮,对于扭簧机,"A轴"无效.

Ar gyfer peiriannau sbring dirdro, mae'r botwm 'A-echel' yn annilys ar gyfer y rheolyddion sy'n gysylltiedig â'r olwyn law.

Mae'r botwm 'Olwyn Llaw' yn actifadu neu'n dadactifadu swyddogaeth yr olwyn law, gyda'r golau LED cyfatebol yn nodi bod yr olwyn law ar agor.

Botymau A/B/C/X/Y/Z: Pan fydd yr olwyn law yn cael ei throi ymlaen, dewiswch yr echelin gyfatebol, gyda dim ond un echel yn weithredol. Pan fydd yr echelin wedi'i ddiffodd, ni ellir dewis yr echelin a ddewiswyd. Bydd y golau LED cyfatebol yn goleuo i ddangos bod yr echelin yn cael ei ddewis.

"倍率"按钮:手轮模式处于高速或低速状态,对应的LED灯亮表明处于高速状态.

Mae'r"GêrBotwm cymhareb": Pan fydd yr olwyn law wedi'i gosod i gyflymder uchel neu isel, mae'r golau LED cyfatebol yn goleuo i ddangos cyflymder uchel.

Botwm gorchymyn, a ddefnyddir wrth ysgrifennu rhaglenni.

Neidiocyfarwyddyd, cyfarwyddyd dolen, cyfarwyddyd oedi, a chyfarwyddiadau diwedd yn cael eu defnyddio mewn rhaglennu.



Botwm Golygu Rhaglen

Dileu: Ar y dudalen [Rhaglenu], dilëwch y llinell wrth y cyrchwr.

"清空":在【编程】页,常按此键2秒以上,则删除全部程序.

Clir: Ar y dudalen [Rhaglenu], daliwch yr allwedd hon am fwy na 2 eiliad i ddileu pob rhaglen.

Mewnosod: Ar y dudalen [Rhaglenu], mewnosodwch linell wag o god yn safle'r cyrchwr.

在【文件】页,按该键,读出选中的程序.此功能只在原程序未运行的情况下有效,否则系统提示"运行中,禁止操作".

Ar y dudalen Ffeil, pwyswch yr allwedd hon i ddarllen y rhaglen a ddewiswyd. Dim ond pan nad yw'r rhaglen wreiddiol yn rhedeg y mae'r swyddogaeth hon ar gael. Fel arall, bydd y system yn dangos "Rhedeg, dim gweithrediadau a ganiateir."

在【编程】或【文件】页,按该键2秒以上,可将程序存储在当前程序号中.此功能只在原程序未运行的情况下有效,否则系统提示"运行中,禁止操作".

Ar y dudalen [Rhaglenu] neu [Ffeil], daliwch yr allwedd hon i lawr am fwy na 2 eiliad i gadw'r rhaglen o dan rif y rhaglen gyfredol. Dim ond pan nad yw'r rhaglen wreiddiol yn rhedeg y mae'r swyddogaeth hon ar gael. Fel arall, bydd y system yn dangos "Rhedeg, dim gweithrediadau a ganiateir."

此按键有3种功能:

Mae gan y botwm hwn dair swyddogaeth:

Yn y modd mewnbwn rhifol, mae gwasgu'r allwedd hon yn clirio'r data mewnbwn blaenorol.

Mae'r blwch deialog yn cael ei arddangos. Pwyswch yr allwedd hon i'w chau.

Ar y dudalen [Rhaglenu], dewisir y rhif. Pwyswch yr allwedd hon i glirio'r data a ddewiswyd yn wag.

在【编程】页,此按键可将当前数据直接输入到程序对应光标中,节省输入程序的时间.

Disgrifiad botwm panel

Mae dau fotwm ac olwyn law ar y panel rheoli.

Botwm stopio brys:

Y botwm coch siâp madarch yw'r botwm stopio brys, y gellir ei wasgu i atal y peiriant rhag ofn y bydd sefyllfaoedd annisgwyl yn ystod gweithrediadau prosesu neu ailosod.

Clyn prawf:

Yn y Modd Prawf, mae cylchdroi'r bwlyn yn glocwedd yn cynyddu'r cyflymder prosesu, tra bod gwrthglocwedd yn ei leihau nes ei fod yn stopio. Pan gaiff ei stopio, mae troi'r olwyn law yn rheoli cyflymder y rhaglen.

Olwyn law:

Yn y "Modd Olwyn â Llaw", mae cylchdroi'r olwyn law yn achosi i'r siafft gyfatebol symud, gan alluogi gweithrediad llaw echel sengl. Yn y "Modd Prawf", pan fydd y gymhareb cyflymder wedi'i gosod i 0, mae cylchdroi'r olwyn law yn caniatáu cysylltiad aml-echel i gyflawni peiriannu gwanwyn â llaw.

Rhyngwyneb gweithrediad a disgrifiad o'r adnoddau

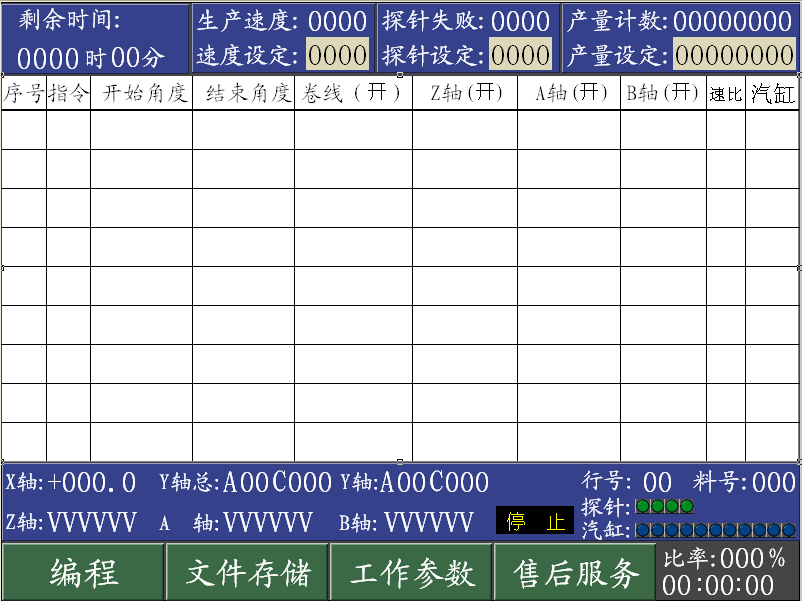

1.2Tudalen Rhaglennu

Disgrifiad o'r adnodd:

1) Rhif: Yn nodi rhif llinell y rhaglen gyfredol. Os yw'n wag, mae'r llinell yn annilys.

2) Cyfarwyddyd: Y cyfarwyddyd a ddefnyddir gan y rhaglen yn y llinell gyfredol.

3) ongl cychwyn:

a, Mae'r gorchymyn safonol yn nodi ongl gychwyn yr echelin X.

b, Y rhif llinell i neidio iddo.

c, Yn cynrychioli'r nifer o weithiau mae gorchymyn yn cael ei ailadrodd.

d, Mae'r cyfarwyddyd oedi yn nodi'r amser oedi.

4) Ongl diwedd: gosodiad ongl pen echel X-.

5) Sbwlio: Gosodwch nifer y troadau a'r radd.

6)Z-echelin: Z-ffurfwedd symudiad echelin, mewn mm.

7) A-Echel: A-ffurfwedd symudiad echel, mewn mm

8)B-echelin: B-ffurfwedd symudiad echelin, mewn mm

9) Cymhareb cyflymder: Yn gosod y cyflymder cymharol ar gyfer gweithrediad un cam. Y gwerth rhagosodedig yw 100, gydag ystod o 0-600.

10) Silindr: Cyfluniad gweithredu silindr cyfredol.

11) Holi: Cyfluniad rhif stiliwr rhes cyfredol.

12) Oedi: Gweithredwch y llinell nesaf ar ôl i'r llinell gyfredol ddod i ben.

13) Ewch i mewn i'r stiliwr. Pwyswch y botwm dde ar y cyfeiriad yn y rhes rhaglennu silindr i gael mynediad i'r dudalen hon.

14) Gosodiadau chwiliwr: Uchafswm nifer y methiannau archwilio (mae gosod i 0 yn anwybyddu methiannau archwilio).

15) Methiant yr archwilydd: Cyfrwch nifer y methiannau archwilio. Pan fydd y cyfrif methiant yn cyrraedd y trothwy a osodwyd, dangoswch rybudd 'Archwilio Methiant'.

16) Gosodiad cynhyrchu: Gosodwch darged cynhyrchu'r cynnyrch (mae gosod i 0 yn golygu na ystyrir unrhyw gyfrif cynhyrchu).

17) Cyfrif: Mae'r cyfrif cynnyrch wedi'i gwblhau. Pan gyrhaeddir y maint targed, cynhyrchir rhybudd "Cyfrif a Gyrraeddwyd".

18) Cymhareb: Y gymhareb cyflymder gyfredol yn y modd prawf, yn amrywio o 0% i 100%.

19) Amser sy'n weddill: Yr amser sydd ei angen i gynhyrchu'r allbwn targed a osodwyd ar y cyflymder presennol.

20) Dangosydd silindr chwiliedydd: Bydd y golau dangosydd cyfatebol yn goleuo pan fydd stiliwr yn cael ei fewnbynnu neu pan fydd y silindr yn allbwn.

21) Rhif llinell: Rhif llinell gyfredol y rhaglen

22) Rhif deunydd: Y rhaglen gyfredol yw rhif y dudalen storio ffeiliau

1.4 Tudalen storio ffeiliau

Disgrifiad o'r adnodd:

Gallwch storio hyd at 60 o ffeiliau a llywio rhyngddynt gan ddefnyddio'r botymau "Blaenorol/Nesaf".

Rhif rhaglen gyfredol: Rhif ffeil storio'r rhaglen sy'n cael ei alw ar y dudalen [Rhaglenu].

Rhif: Mae rhif y ffeil yn cael ei arddangos.

Enw ffeil: Dynodwr data storio'r defnyddiwr.

Statws: Statws y ffeil gyfredol. Mae "Iawn" yn golygu bod y data sydd wedi'i storio yn ddilys, ac mae gwag yn golygu nad oes unrhyw ddata dilys.

I ddarllen, dewiswch y ffeil a gwasgwch y botwm Darllen.

I arbed, dewiswch y ffeil yr ydych am ei chyrchu a dal y botwm "Cadw" am fwy na 2 eiliad.

1.5 Paramedrau Gwaith Tudalen

Disgrifiad o'r adnodd:

Disgrifiad silindr ategol: mae 11 silindr ar gael, sy'n cefnogi 8 mewnbwn ongl. Gellir ailddefnyddio'r un silindr, neu gellir defnyddio gwahanol silindrau ar gyfer yr un ongl.

Rhif silindr: Gosodwch i 1–11. Os na chaiff ei ddefnyddio, gosodwch i 0.

Ongl cychwyn: Rhowch ystod o-360.0 gradd i 360.0 gradd.

Ongl diwedd: ystod-360.0 gradd i 360.0 gradd.

Silindr ategol: Dim ond pan fydd y silindr ategol yn cael ei actifadu, mae'r 8 set paramedr yn y tabl yn dod yn effeithiol.

Cadw silindr: Mae'r silindr yn parhau i fod ar agor ar ôl i un cynnyrch gael ei gwblhau pan nad oes stiliwr yn bresennol.

Disgrifiad o'r porthwr llinell: Galluogwyd actifadu'r porthwr llinell

Botwm switsh bwydo gwifren: Pan yn y modd cyd-gloi, mae pwyso'r botwm hwn yn actifadu swyddogaeth bwydo gwifren awtomatig y peiriant bwydo gwifren.

Porthiant grym: Pwyswch y botwm hwn i alluogi'r peiriant bwydo i fwydo gwifren ar gyflymder iawndal heb amodau.

Switsh canfod toriad cebl: Yn galluogi neu'n analluogi canfod toriad cebl.

Switsh canfod olrhain: Yn canfod ymarferoldeb olrhain.

Gwrthdroad echel Y-: Dewiswch a ydych am ganiatáu gwrthdroad yr olwyn law Y-echelin.

Cyflymder bwydo: Gosodwch y cyflymder bwydo awtomatig. Pan fydd y peiriant yn symud yn barhaus, y cyflymder

yn cael ei addasu'n awtomatig yn ôl y cyflymder cynhyrchu yn "Modd Rheoli Cyflymder Awtomatig" i gyflawni rheolaeth awtomatig y swyddogaeth ffrâm porthiant.

Cyflymder iawndal: Gosodwch y cyflymder bwydo iawndal.

Addasiad cyflymder ceir/â llaw: Dewiswch addasiad cyflymder ceir neu â llaw. Pan ddewisir modd ceir, mae'r cyflymder bwydo yn addasu'n awtomatig i gyd-fynd â'r cyflymder cynhyrchu.

Cyflymder llinell bwydo; wrth addasu cyflymder â llaw, rheoleiddiwch gyflymder y llinell fwydo â llaw i gyd-fynd â gofynion cynhyrchu.

Cyflymiad ceir (arafiad): Pwyswch yr allwedd hon unwaith i gynyddu (lleihau) y cyflymder bwydo 1; dal yr allwedd i gynyddu (lleihau) y cyflymder bwydo yn barhaus.

Cyflymiad iawndal (arafiad): Mae gwasgu'r allwedd hon unwaith yn cynyddu (yn lleihau) y cyflymder bwydo 1; mae dal yr allwedd yn cynyddu (gostyngiad) y cyflymder bwydo yn barhaus.

Canfod drws diogelwch: Galluogi swyddogaeth canfod drws diogelwch.

1.6 tudalen IO

Disgrifiad o'r adnodd:

Mae golau statws IO: Ymlaen yn dynodi mewnbwn / allbwn signal.

Canfod cynnyrch diffygiol: Bydd y peiriant yn nodi eitemau diffygiol o fewn yr ystod o'r ongl gychwyn i'r ongl orffen.

Sensitifrwydd chwiliwr: Gosodwch sensitifrwydd y stiliwr, ac 1 yw'r sensitifrwydd uchaf.

Sensitifrwydd chwiliwr: Pan fydd angen sensitifrwydd stiliwr uchel ar y cynnyrch, defnyddiwch Probe No.1 neu No.2. Os bydd y larwm 'chwiliwr cyswllt cynamserol' yn digwydd yn aml, defnyddiwch Probe No.3 neu No.4.

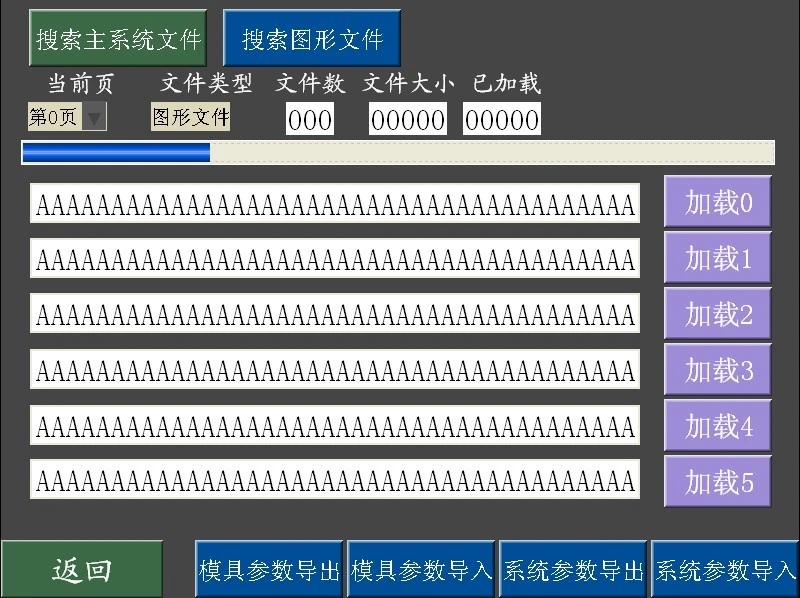

Tudalen Uwchraddio System

Camau uwchraddio:

Copïwch y ffeiliau uwchraddio i'r gyriant USB (Nodyn: Peidiwch â chreu ffolderi newydd; copïwch nhw'n uniongyrchol i'r gyriant USB).

Mewnosodwch y gyriant fflach USB ym mhorth USB yr arddangosfa.

Cliciwch "Chwilio Prif Ffeiliau System" neu "Chwilio Ffeiliau Graffeg" i ddod o hyd i'r ffeiliau i'w huwchraddio.

Cliciwch ar y botwm "Llwytho" i'r dde o'r ffeil rydych chi am ei huwchraddio.

Ar ôl i'r bar cynnydd llwytho ddod i ben, mae'r neges "Llwytho wedi'i gwblhau" yn ymddangos, sy'n nodi bod yr uwchraddio wedi'i orffen.

Pŵer i ffwrdd ac ailgychwyn i ddefnyddio'r rhaglen ddiweddaraf.

Camau wrth gefn data:

Mewnosodwch y gyriant USB ym mhorth USB yr arddangosfa.

Cliciwch 'Allforio Paramedrau Llwydni' i gadw'r holl gyfeiriaduron rhaglen sydd wedi'u cadw i yriant USB.

Mae'r allforio wedi'i gwblhau ar ôl y llwythi bar cynnydd.

Mae'r camau ar gyfer defnyddio'r swyddogaeth 'Paramedrau System Allforio' yr un peth â'r uchod.

Camau mewnforio data:

Mewnosodwch y gyriant fflach USB ym mhorth USB yr arddangosfa.

Cliciwch "Mewnforio Paramedrau Llwydni" i ddod o hyd i ffeiliau y gellir eu mewnforio.

Ar ôl dewis y ffeil gyfatebol, cliciwch ar 'Llwytho' i fewnforio'r ffeil a gynhyrchir i'r rheolydd.

Mae'r camau ar gyfer defnyddio'r nodwedd Mewnforio Paramedr System yr un fath ag uchod.

Disgrifiad o'r Cyfarwyddyd ac Enghraifft

Disgrifiad o'r Cyfarwyddyd

Cyfarwyddiadau:

cyfarwyddo	paramedr	eglurwch
S neu wag	ddim wedi	Gweithredu cyfarwyddiadau safonol yn seiliedig ar ddata rhaglen X/Y/Z
J	rhif llinell	Cyfarwyddyd naid stiliwr: Os bydd y stiliwr yn y llinell flaenorol yn methu, mae'r rhaglen yn neidio i'r llinell benodedig; fel arall, mae'n symud ymlaen yn syth i'r llinell nesaf.
G	rhif llinell	Cyfarwyddiadau naid absoliwt, mae'r rhaglen yn neidio'n uniongyrchol i'r llinell benodedig i'w gweithredu
L	nifer yr atgynhyrchu	Ailadroddwch y gorchymyn cychwyn a'i ddefnyddio gyda'r gorchymyn diwedd ailadrodd N
N	ddim wedi	Ailadrodd y Cyfarwyddyd Diwedd
W	amser	Cyfarwyddyd oedi (uned: 0.01 eiliad). Gweithredwch y llinell nesaf ar ôl yr amser oedi penodedig.
E	ddim wedi	cyfarwyddeb diwedd
M	ddim wedi	Mae'r manipulator yn aros am orchmynion. Mae'r rhaglen yn seibio ar y llinell hon ac yn aros am y signal manipulator. Pan fydd y signal yn cyrraedd, mae'n ailddechrau gweithredu.

Gweithdrefn Enghreifftiol 1

rhif archeb	cyfarwyddo	Cychwyn Ongl	Ongl diwedd	Dad-ddirwyn	Echel Z-(Agored)	cymhareb gêr	silindr aer	chwiliwr	oedi
0		20	60	1.08	1
1		60	100	5	10.03	60	1
2		100	110	-0.01
3		110	130				2
4		130	180	10	20	50
5		180	220				-2
6		220	300	1	-2
7		300	330				-1
8	E

esbonio:

0: Mae'r echelin X yn symud i safle 20 gradd ar y cyflymder rhagosodedig. Yna, mae'r echelin X yn cylchdroi o 20 gradd i 60 gradd, tra bod yr echel Y yn symud y cebl ymlaen 80 gradd mewn un cylchdro llawn, ac mae'r echelin Z yn symud ymlaen 1 mm.

1: Yn ystod y gweithredu, mae'r system yn actifadu Silindr 1 yn gyntaf, gyda'r echelin X yn cylchdroi o 60 gradd i 100 gradd ar 60% o'i gyflymder rhagosodedig, tra bod yr echelin Y yn symud y sbŵl ymlaen 5 tro a'r echel Z yn symud ymlaen 10.03mm.

2: Mae'r echelin X yn cylchdroi o 100 gradd i 110 gradd ar y cyflymder rhagosodedig, tra bod yr echelin Y yn cylchdroi 10 gradd i'r cyfeiriad arall.

3: Yn ystod y llawdriniaeth hon, mae'r silindr Rhif 2 yn cael ei actifadu yn gyntaf, gyda'r echelin X yn cylchdroi i 130 gradd ar y cyflymder rhagosodedig.

4: Mae'r echelin X yn cylchdroi o 130 i 180 gradd ar 50% o'r cyflymder rhagosodedig, tra bod yr echel Y yn symud y sbŵl ymlaen 10 tro ac mae'r echelin Z yn symud ymlaen 20mm.

5: Yn ystod y llawdriniaeth hon, caiff y silindr Rhif 2 ei ddadactifadu gyntaf, ac mae'r echelin X yn cylchdroi i 220 gradd ar ei gyflymder rhagosodedig.

6: Mae'r echelin X yn cylchdroi o 220 gradd i 300 gradd ar gyflymder rhagosodedig, tra bod yr echelin Y yn symud y cebl ymlaen un tro llawn, ac mae'r echelin Z yn symud yn ôl 2mm.

7: Yn ystod y llawdriniaeth hon, caiff y silindr Rhif 1 ei ddadactifadu gyntaf, ac mae'r echelin X yn cylchdroi i 330 gradd ar ei gyflymder rhagosodedig.

8: Cylchdroi echelin X yn glocwedd i 0 gradd wrth gysoni'r echelin Y{3} a'r echelin Z{{-i'w safleoedd sero.

Gweithdrefn Enghreifftiol 2

rhif archeb	cyfarwyddo	Cychwyn Ongl	Ongl diwedd	Dad-ddirwyn	Echel Z-(Agored)	cymhareb gêr	silindr aer	chwiliwr	oedi
0		20	60	0.3	3		1	1
1	L	5
2		60	130				2
3		130	180	10	20	50			0.5
5	N
6		300	330				-2
7		180	220
8	E

esbonio:

0: Mae'r echelin X yn symud i'r safle 20 gradd ar y cyflymder rhagosodedig wrth actifadu Silindr Rhif 1. Yn dilyn hynny, mae'r echelin X yn cylchdroi o 20 i 60 gradd, gyda'r echel Y-yn symud y sbŵl 300 gradd ar yr un pryd a'r echel Z yn symud ymlaen 3mm, tra'n canfod Probe No.1. Gall dwy senario ddigwydd: a) Os canfyddir y stiliwr, mae Silindr Rhif 1 yn cau ar unwaith a daw'r gweithrediad presennol i ben; b) Os na chanfyddir stiliwr, mae Silindr Rhif 1 yn cau ar ôl i'r llawdriniaeth gyfredol ddod i ben.

1: Gosodwch faner cychwyn dolen a gosodwch gyfrif y ddolen i 5

2.3: a) Open cylinder 2 and rotate the X-axis to 130 degrees at default speed; b) Rotate the X-axis from 130 degrees to 180 degrees at 50% of the default speed while the Y-axis simultaneously winds the cable 10 turns in the forward direction and the Z-axis moves forward 20mm; c) Pause for 0.5 seconds. The program executes the sequence a->b->c->a->b->c, ac yn gadael y ddolen ar ôl cwblhau 5 cylch.

4: Gosod baner diwedd dolen.

5: Yn ystod y llawdriniaeth hon, caiff y silindr Rhif 2 ei ddadactifadu gyntaf, ac mae'r echelin X yn cylchdroi i 330 gradd ar ei gyflymder rhagosodedig.

6: Mae'r echelin X yn cylchdroi o 180 gradd i 220 gradd ar y cyflymder rhagosodedig, tra bod yr echelin Y yn gwrthdroi i sero ac mae'r echelin Z yn dychwelyd i'r tarddiad.

7: Llinell derfyn: Cylchdroi'r echelin X ymlaen i 0 gradd, ac ailosod yr echelin Y{3} a'r echelin Z{-i safle sero ar yr un pryd.





























3 Ecysylltiad trydanol

Diagram Dosbarthu 5014A/4006E

Atodiad A: Dadansoddiad o Achosion Cyffredin

1) Ar ôl i'r rheolydd gael ei bweru ymlaen, ni ellir cychwyn y rhaglen, dim ond sain brig a glywir, ac nid oes arddangosfa ar y sgrin.

Mae'n bosibl bod ffeil cychwyn y system wedi'i llygru. Cysylltwch â'r cyflenwr.

2) Os yw'r rheolydd yn allyrru sain bîp parhaus ar ôl cychwyn, gall ddangos methiant cychwyn system difrifol. Yn yr achos hwn, cysylltwch â'r cyflenwr ar unwaith.

3) Mae'r system wedi dechrau, ond mae rhai neu bob allwedd yn anymatebol. Yna gallwch chi gael mynediad i'r rhyngwyneb prawf I/O i wirio pob allwedd yn unigol. Os bydd y prawf yn methu, efallai y bydd gan y bysellfwrdd gynllun bysell ddiffygiol. Cysylltwch â'r cyflenwr am gymorth.

4) Mae'r system wedi dechrau, ond mae'r sgrin yn dangos larwm X neu larwm Y dro ar ôl tro tra nad yw'r gyrrwr servo yn dangos unrhyw larwm. Yn yr achos hwn, addaswch resymeg allbwn larwm y paramedrau servo. Gwiriwch y gyrrwr servo i wirio a ellir gwrthdroi ei resymeg allbwn larwm rhagosodedig. Os felly, addaswch y paramedr; fel arall, ewch ymlaen i osodiadau paramedr y system i addasu'r rhesymeg larwm.

5) Pan fydd y system yn dechrau, dim ond i un cyfeiriad y bydd cylchdroi pob echel â llaw yn symud, tra bod yr echelin arall yn dirgrynu ar yr un pryd. Yn yr achos hwn, ailosodwch y paramedrau gyriant servo i fodd pwls + cyfeiriad.

6) Ar ôl cychwyn y system, mae symud echel â llaw yn gweithredu fel arfer ond ni all prosesu ddechrau. Yn gyntaf, gwiriwch fod y sero yn gywir. Yn ail, archwiliwch am wifrau wedi torri. Ar gyfer porthwyr gwifren sydd heb signalau torri gwifren,-cylchredwch y mewnbwn torri gwifren yn fyr (gan ei fod yn gyswllt caeedig fel arfer). Yn ogystal, gwiriwch a yw'r maint wedi'i brosesu yn fwy na'r targed. Os felly, gwaherddir cychwyn prosesu.

7) Mae'r system yn cychwyn fel arfer, ond nid oes ymateb yn digwydd pan fydd y botwm ailosod yn cael ei wasgu. Gwiriwch ai'r echelin a ddewiswyd yw'r echel bwydo, gan na all yr echel bwydo ailosod.

8) Mae'r system yn dechrau fel arfer. Mae pwyso'r botwm ailosod ar unwaith yn dangos methiant ailosod. Gwiriwch a yw'r botwm stopio brys wedi'i wasgu. Os bydd y methiant ailosod yn parhau ar ôl cyfnod o amser, archwiliwch y switsh tarddiad i wirio'r signal mewnbwn.

9) Mae'r silindr yn methu ag ymestyn. Sicrhewch nad yw'r cerrynt gweithredu yn fwy na 500mA.

10) Mae'r archwiliwr yn methu'n gyson. Sicrhewch fod gosodiad oedi'r stiliwr yn ddigon hir, a chadarnhewch fod y peiriant yn rhannu tir cyffredin gyda'r system reoli.

11) Pan fydd y system yn cychwyn, bydd larwm (sain rheolwr hir) yn cael ei sbarduno. Gall hyn ddangos bod maint cynhyrchu'r gwanwyn wedi rhagori ar y targed a ragosodwyd. I ddatrys hyn, pwyswch y botwm 'Ailosod Cyfrif' i glirio'r cyfrif cyfredol, neu addaswch y cyrchwr i'r gosodiad maint targed i'w ailosod.

12>Ar ôl pŵer- ymlaen, mae'r rheolydd yn methu â chynhyrchu curiadau tra bod y modur yn gweithredu. Gwiriwch y gwifrau, gwiriwch y cysylltiad daear, ac addaswch baramedrau'r hidlydd servo.





Rhagofalon a Chynnal a Chadw'r Rheolydd

1. Rhagofalon:

① Mae'n cael ei wahardd yn llym i daro neu wrthdaro â'r top modur neu sgrin cyfrifiadur mewn unrhyw fodd.

②. Cyn pweru ymlaen, gwiriwch fod y cyflenwad pŵer yn gywir.

③. Iro'r rhannau cylchdroi a llithro gydag olew injan.

④. Mae'n cael ei wahardd yn llym i unrhyw rannau o'r corff (dillad, darnau o ffabrig) neu offer ddod i gysylltiad â rhannau cylchdroi'r peiriant.

II. Camau Addasu Peiriant:

①. Cadarnhewch siâp y cynnyrch a pharatowch y ffroenell a'r ffroenell basio gwifren ofynnol yn unol â'r manylebau.

② Pŵer ymlaen. Ar ôl i'r sgrin gael ei actifadu, yn y modd sengl, echel Z, neu â llaw, trowch yr olwyn law yn ysgafn i godi'r echelin Z i safle uwch, yna pwyswch y botwm ailosod. Arhoswch i'r peiriant ailosod yn awtomatig cyn symud ymlaen i'r cam nesaf.

③, edafu'r wifren, addaswch uchder y triongl gwasgu gwifren a'r canol gwrthbwyso rhwng y sedd groove gwifren a'r diamedr gwifren a'r cyfeiriad troellog, a gosodwch y ffroenell.

④. Dewiswch y tabl sleidiau priodol yn seiliedig ar ddilyniant ffurfio'r cynnyrch, ffurfweddu'r jig ffurfio, a golygu'r rhaglen (cyfeiriwch at yr adran golygu rhaglen ar gyfer modd rhaglennu).

⑤. Ar gyfer yr ail gymal, dewiswch y jig ffurfio priodol yn seiliedig ar ei siâp.

⑥. Ar gyfer y droed gyntaf, dewiswch y jig ffurfio priodol yn seiliedig ar ei siâp.

Addasiad 3-silindr:

①. Pan fydd y ffroenell yn cael ei ailosod i safle sero, mae'r peiriant bwydo gwifren yn cwblhau ei weithrediad bwydo. Wrth i'r ffroenell ddechrau cylchdroi, mae'r silindr gwasgu gwifren yn tynnu'n ôl ar unwaith (codi) y coil ar ôl ei weindio, ac yna'n ei ostwng yn brydlon (pennir amseriad y silindr dilynol yn seiliedig ar siâp y rhan).

4. rheoli tymheredd ffwrnais tun:

① Mae tymheredd y ffwrnais tun plwm yn cael ei reoli'n gyffredinol ar 280 gradd ±10 gradd .

②. Yn gyffredinol, rheolir tymheredd y ffwrnais tun rhydd o blwm ar 310 gradd ±10 gradd .

3. Modd Rhaglennu Galwadau Silindr:

1. Mae rhif y silindr yn dilyn dilyniant o'r chwith i'r dde, lle mae 1 yn nodi'r silindr agored a-1 yn dynodi'r silindr caeedig.

2. Y dilyniant yw 1, 2, 3, 4, 5. -1, -2, -3, -4, -5.

3. Y silindr cyntaf yw'r silindr bwydo gwifren, yr ail yw'r silindr gwasgu gwifren, y trydydd yw'r silindr ar gyfer dyfnder y stripio, y pedwerydd yw'r silindr am hyd y stripio, a'r pumed yw'r silindr ar gyfer chwythu'r croen.

4. Gall gwrthdroi safleoedd y ddwy bibell aer ar y silindr cyfnewid newid y modd rhaglennu silindr: 1 yn dod yn-1, a-1 yn dod yn 1.

5. Cyn ac ar ôl golygu rhaglen yn y modd diffodd neu ailosod yn awtomatig: Pwyswch y bysell silindr-pan fydd y golau dangosydd yn troi ymlaen, yna pwyswch 1, 2, 3, 4, 5 yn ddilyniannol i arsylwi lleoliad pob silindr.

Matters angen sylw

Ystyriaethau diogelwch:

1. Peidiwch ag agor y casin heb ganiatâd.

2. Pan nad yw'r rheolydd yn cael ei ddefnyddio am gyfnod estynedig, datgysylltwch y cyflenwad pŵer.

3. Rhaid rhoi sylw arbennig i atal llwch a phowdr haearn rhag mynd i mewn i'r siambr reoli.

4. Trin â gofal wrth gludo er mwyn osgoi niweidio'r rheolwr.

Rhagofalon ar gyfer defnydd cywir;

Gall defnydd amhriodol achosi camweithio, ac yn yr achosion gwaethaf, gallai hyd yn oed niweidio'r rheolydd.

Felly, dilynwch y rhagofalon canlynol ar gyfer y defnydd cywir o'r ddyfais reoli.

1. Gwiriwch fod y cyflenwad pŵer cysylltiedig yn bodloni'r manylebau i atal y rheolydd rhag llosgi.

2. Mae tymheredd amgylchynol yn effeithio'n sylweddol ar hyd oes y rheolwr. Os yw tymheredd y safle prosesu yn rhy uchel, dylid gosod y gosodiad.

Ffan oeri. Mae'r rheolydd yn cefnogi ystod tymheredd gweithredu o 0 gradd i 60 gradd.

3. Osgoi defnydd mewn amgylcheddau gyda thymheredd uchel, lleithder, llwch, neu nwyon cyrydol.

4. Mewn ardaloedd â dirgryniadau cryf, dylid gosod padiau sioc rwber ar gyfer clustogi.

Mrhagluniaeth

Rhagofalon ar gyfer Cynnal a Chadw ac Arolygu

1. Dylid datgysylltu cyflenwad pŵer y brif gylched yn gyntaf cyn cynnal a chadw ac atgyweirio ar y rheolwr.

2. Rhaid i'r gweithredwr yn bersonol wirio bod y cyflenwad pŵer wedi'i ddatgysylltu i atal damweiniau.

Gwiriwch eitemau a chylchoedd

O dan amodau gweithredu safonol (paramedrau amgylcheddol: tymheredd cyfartalog dyddiol 30 gradd, cyfradd llwyth o 80%, gweithrediad dyddiol 12 awr), cynnal archwiliadau rheolaidd a gwiriadau cyfnodol fel y nodir isod.

Cynnal a chadw rhannau mecanyddol

1. Cynnal a chadw dyddiol:

①. Cyn cychwyn bob dydd, archwiliwch holl gydrannau'r peiriant ar gyfer gweithrediad arferol. Glanhewch yr wyneb gyda gwn nwy, sychwch y rhannau llithro, a rhowch olew iro arno.

②. Wrth lanhau'r offer, ceisiwch osgoi cyfeirio'r gwn aer at yr wyneb sodr neu'r cwpan fflwcs i atal anaf rhag sodr tawdd neu dasgau fflwcs, yn ogystal â sgaldio'r llwybr anadlu.

③. Glanhau ac ailgylchu slag tun a gweddillion fflwcs mewn pryd.

II. Cynnal a Chadw Rheolaidd:

①. Rhowch saim ar ardal y ffroenell saim bob tri mis gan ddefnyddio gwn saim, gan sicrhau bod y saim yn llifo allan yn lân o'r bwlch.

②. Bydd mesuryddion rheoli tymheredd a baromedrau yn cael eu graddnodi'n flynyddol, tra bod angen cynnal a chadw hanner-blynyddol ar gydrannau mecanyddol. Dylid mynd i'r afael ag unrhyw annormaleddau trwy waith cynnal a chadw rhagweithiol.

③. Os na chaiff y peiriant ei ddefnyddio am gyfnod estynedig, rhaid glanhau'r wyneb yn drylwyr, ei iro a'i lapio â lliain rwber gwrth-ddŵr i atal lleithder rhag mynd i mewn a halogi llwch arwyneb.

Tagiau poblogaidd: peiriant dirwyn gwifren fflat, Tsieina, cyflenwyr, gweithgynhyrchwyr, ffatri, pris, a wnaed yn Tsieina
